Renforcement de murs et consolidation d’ouvrages fragilisés pour renforcer la sécurité structurelle. BTP Concept intervient sur les structures maçonnées existantes en tenant compte des préconisations techniques disponibles.

Quand un renforcement s’impose

Une maçonnerie perd de sa capacité portante pour plusieurs raisons : un chaînage absent ou interrompu, fréquent dans le bâti ancien, un mur qui a travaillé sous l’effet d’un tassement, une surcharge ajoutée par une surélévation ou un changement d’usage, une ouverture créée sans reprise de charge correcte.

Les signes sont lisibles : fissures en escalier dans les angles, déversement d’un mur, affaissement d’un plancher, désolidarisation d’un mur de refend. Ils appellent un diagnostic avant d’engager quoi que ce soit.

Les ouvrages de renfort

Le chaînage horizontal, coulé en tête de mur ou au niveau des planchers, ceinture le bâtiment et l’empêche de s’ouvrir. C’est souvent la première réponse sur une construction ancienne qui n’en possède pas.

Les poteaux raidisseurs, coulés verticalement dans l’épaisseur ou en about de mur, reprennent les charges ponctuelles et rigidifient les angles. Les poutres de renfort, en béton armé ou en profilé acier, redécoupent les portées trop importantes et soulagent une maçonnerie fatiguée.

Sur un mur porteur dégradé, la reprise peut aussi se faire par remplacement partiel, en travaillant par passes courtes et étayées, pour ne jamais retirer plus de matière que la structure peut en supporter à un instant donné.

L’étaiement, la partie invisible du travail

Un renforcement se joue autant dans la préparation que dans l’ouvrage fini. Avant toute intervention sur un élément porteur, les charges sont reprises par un étaiement dimensionné et posé sur un appui sain. Un étai posé sur une dalle qui n’a pas été vérifiée ne fait que déplacer le problème d’un niveau.

Le phasage compte tout autant : les travaux sont menés par phases successives, et le désétaiement n’intervient qu’après le délai de montée en résistance du béton. Ce sont ces précautions, invisibles sur le résultat, qui font la différence entre une reprise durable et un désordre déplacé.

Chantier réel : reprise structurelle complète d’une maison individuelle

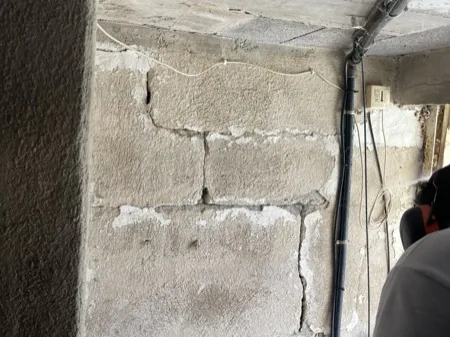

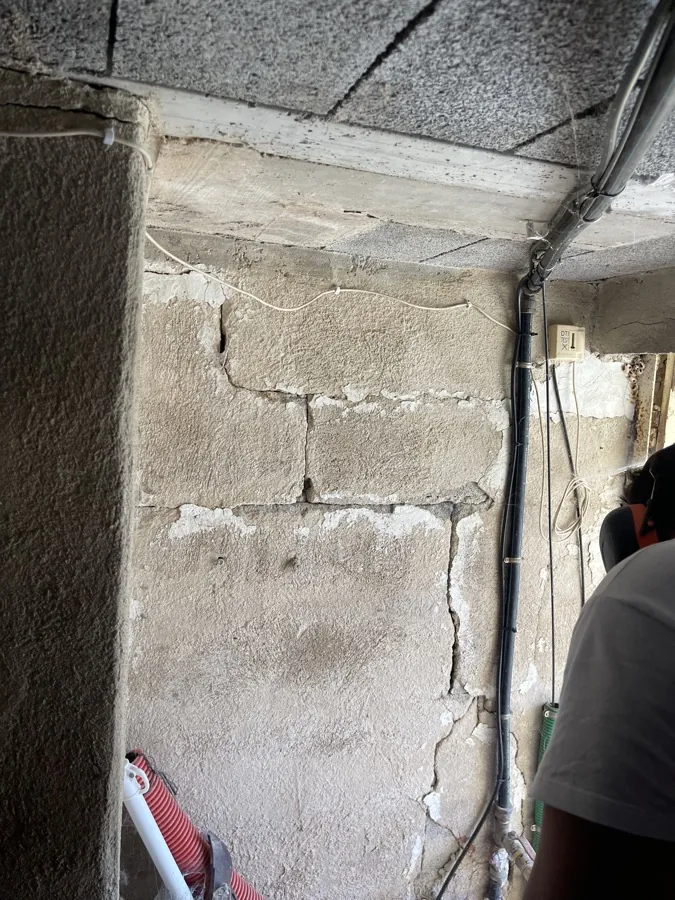

À la suite de l’apparition de fissures importantes sur les façades et à l’intérieur d’une maison individuelle en Vaucluse, une expertise a été réalisée pour identifier l’origine des désordres. Elle a mis en évidence plusieurs facteurs cumulés : des fondations anciennes insuffisamment dimensionnées, dégradées par l’eau, l’absence de drainage périphérique efficace, et un manque de continuité structurelle des maçonneries, notamment l’absence de chaînages horizontaux et de raidisseurs verticaux sur certaines parties de la construction.

Une simple réparation des fissures n’était donc pas suffisante : il fallait intervenir directement sur les fondations, la structure porteuse et la gestion des eaux périphériques, du sol jusqu’aux parties hautes des maçonneries.

Chantier réalisé de septembre à décembre 2023 par Stéphan Yasin Demirel, dirigeant de BTP Concept, dans le cadre de son activité professionnelle antérieure à la création de l’entreprise. Cette réalisation illustre l’expérience acquise en reprise structurelle, fondations, chaînages et gestion des eaux périphériques.

Reprise en sous-œuvre des fondations

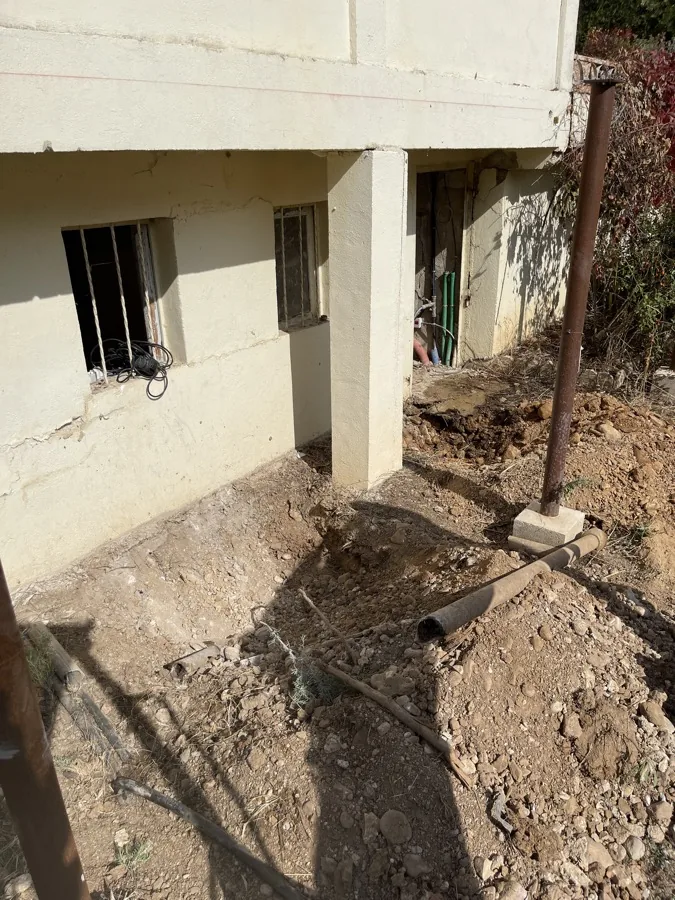

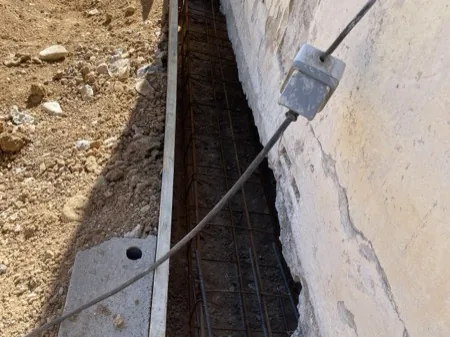

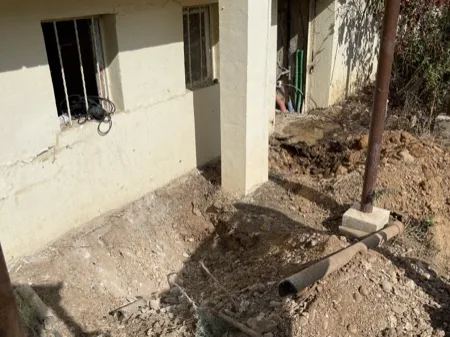

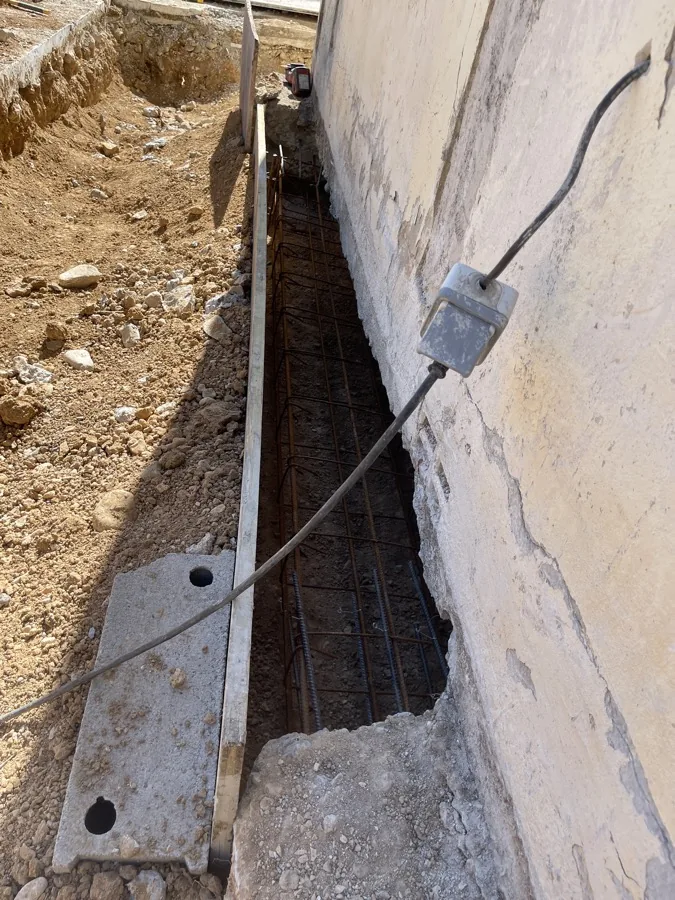

Les abords de la maison et une partie du dallage périphérique ont été déposés pour dégager les fondations existantes, sur une ouverture périphérique d’environ 1,20 m autour de la construction. La reprise a été menée par passes successives d’environ un mètre, pour intervenir progressivement sous l’ouvrage sans déstabiliser toute la longueur des murs porteurs en une fois. Les fondations existantes ont ainsi vu leur section augmentée, avec une assise renforcée, puis une longrine périphérique de rigidification en béton armé, d’environ 56 mètres linéaires, a été réalisée : terrassement, ferraillage, coffrage, bétonnage.

Chaînages, raidisseurs et renforts ponctuels

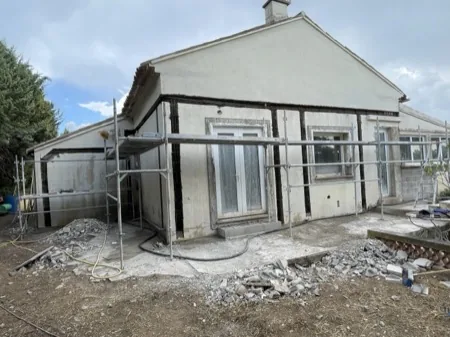

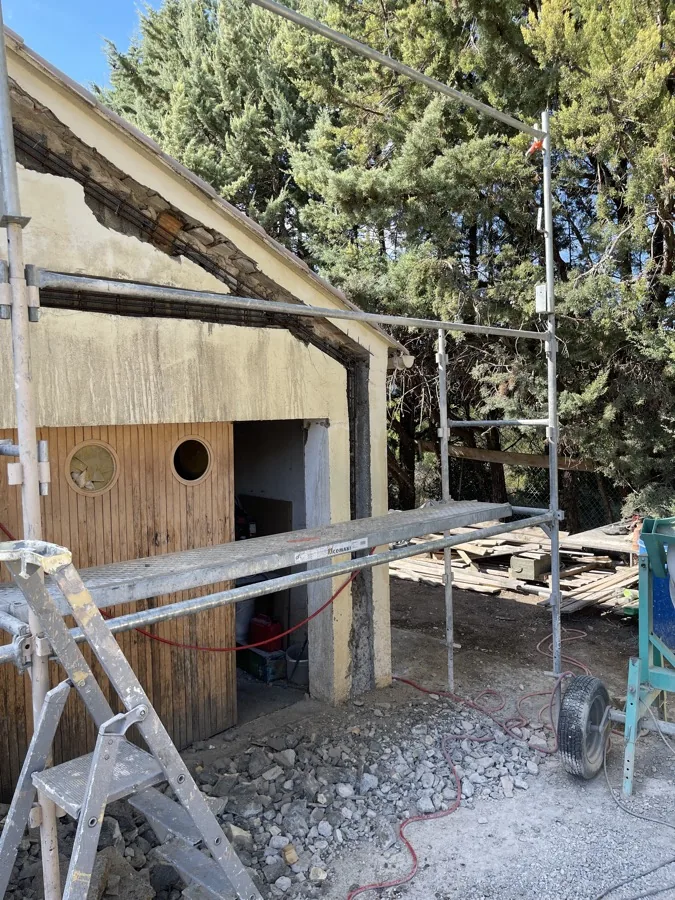

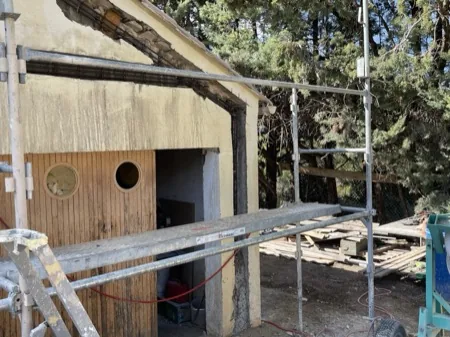

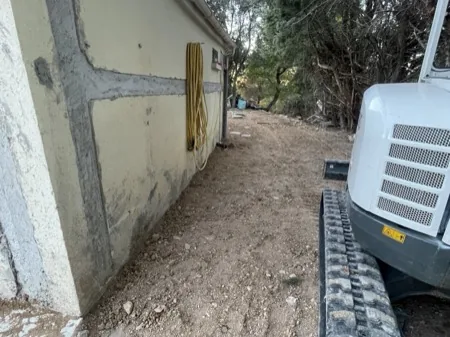

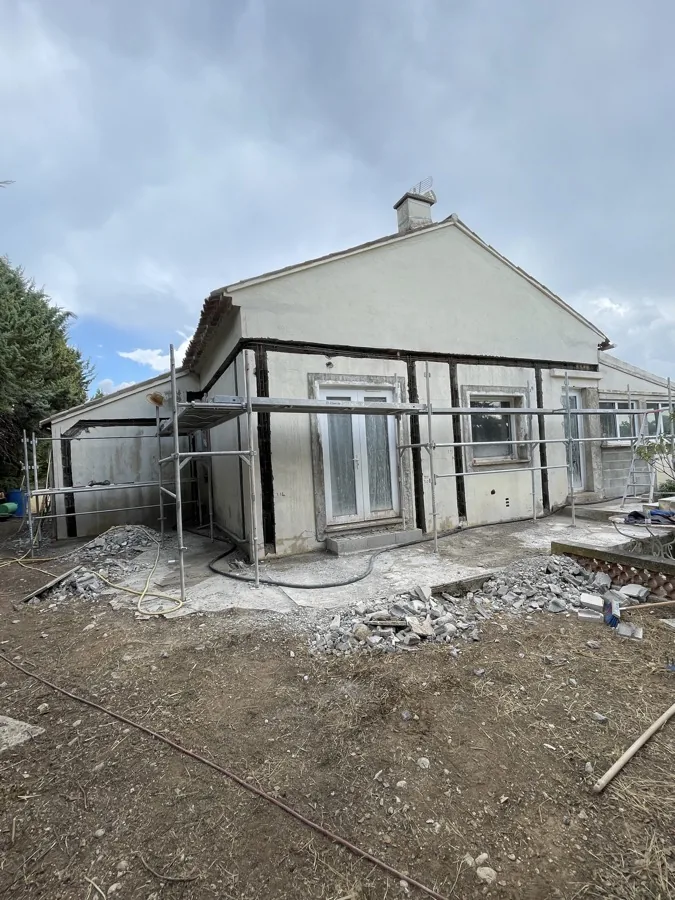

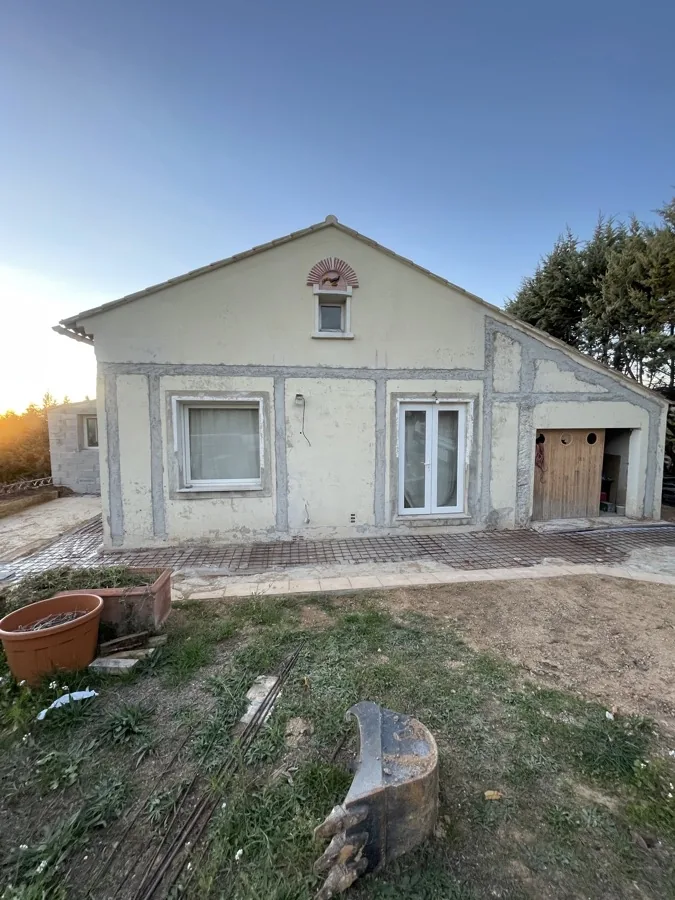

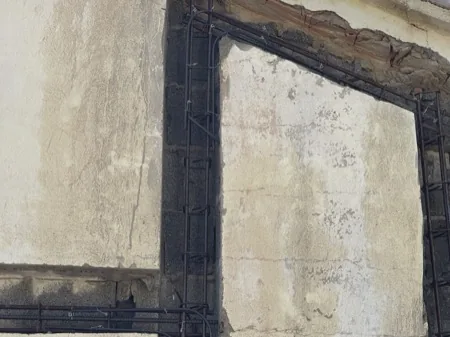

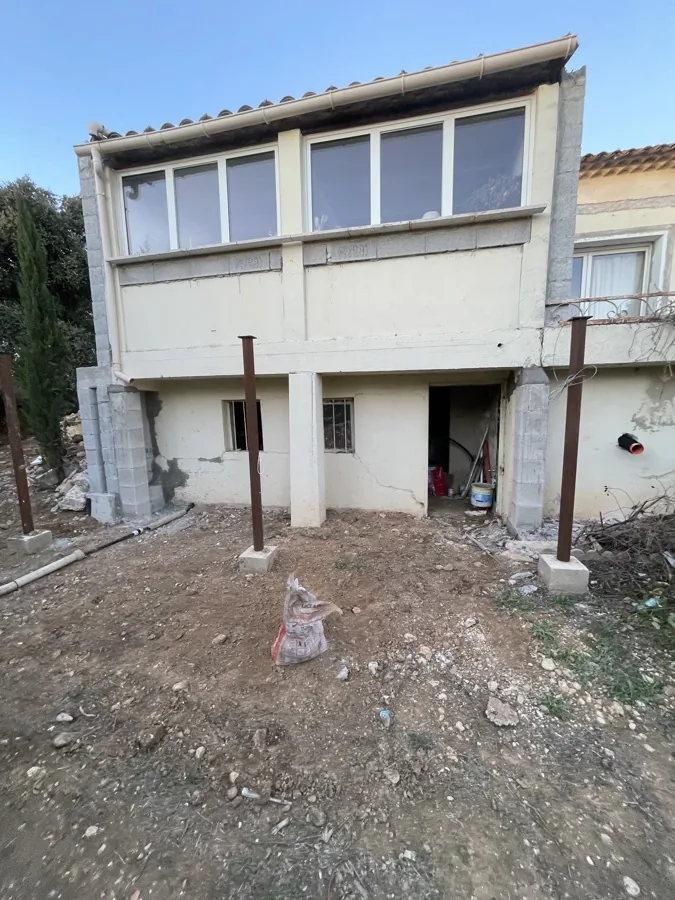

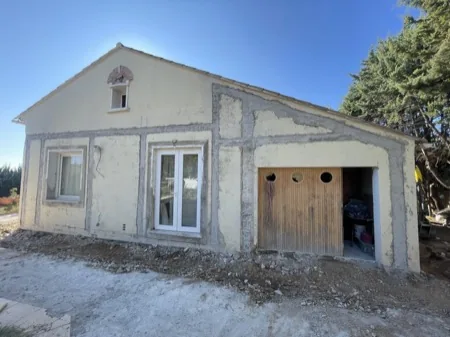

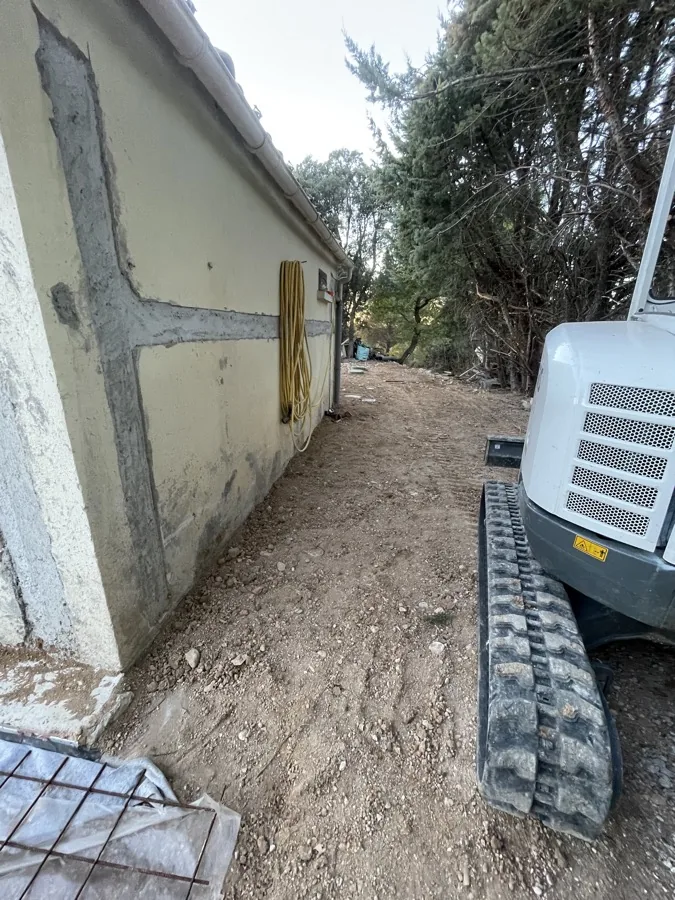

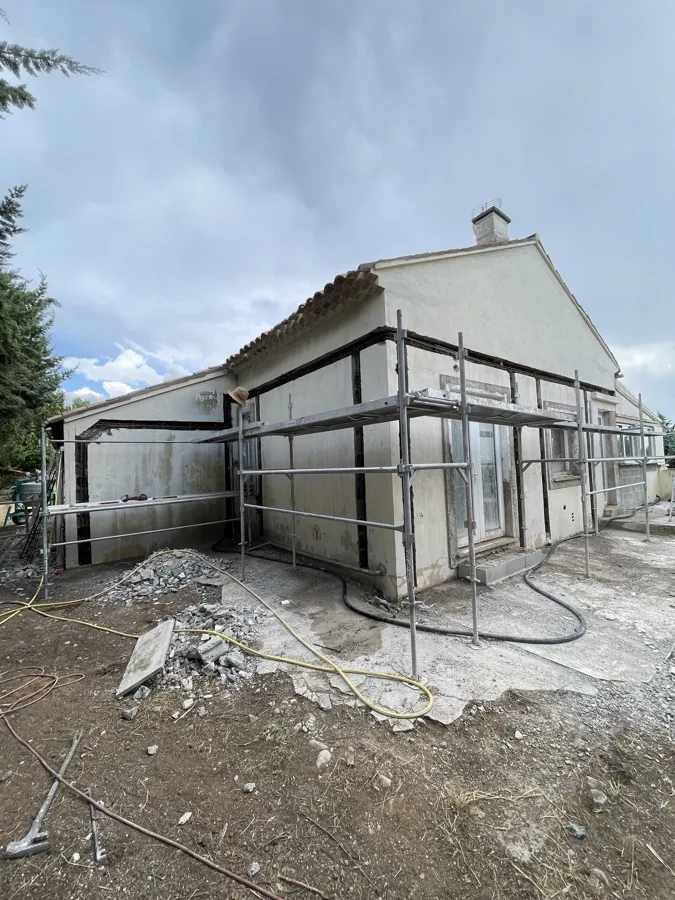

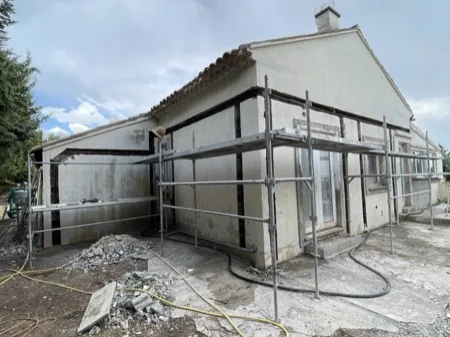

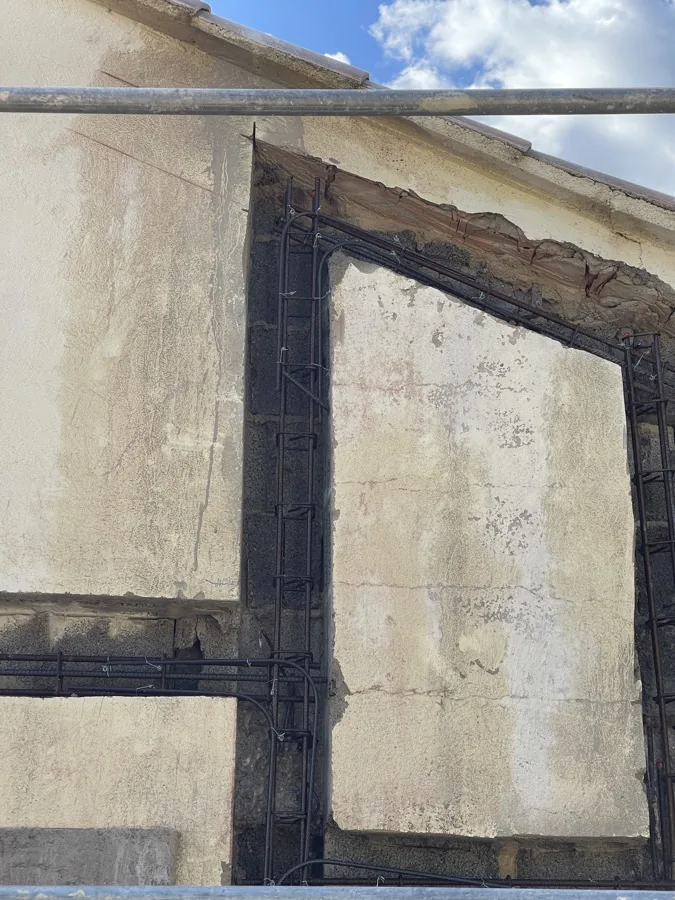

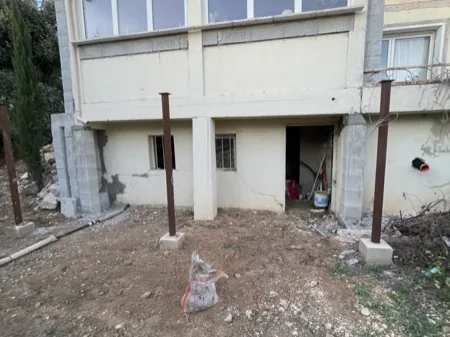

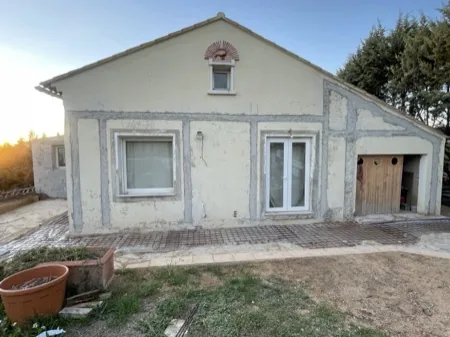

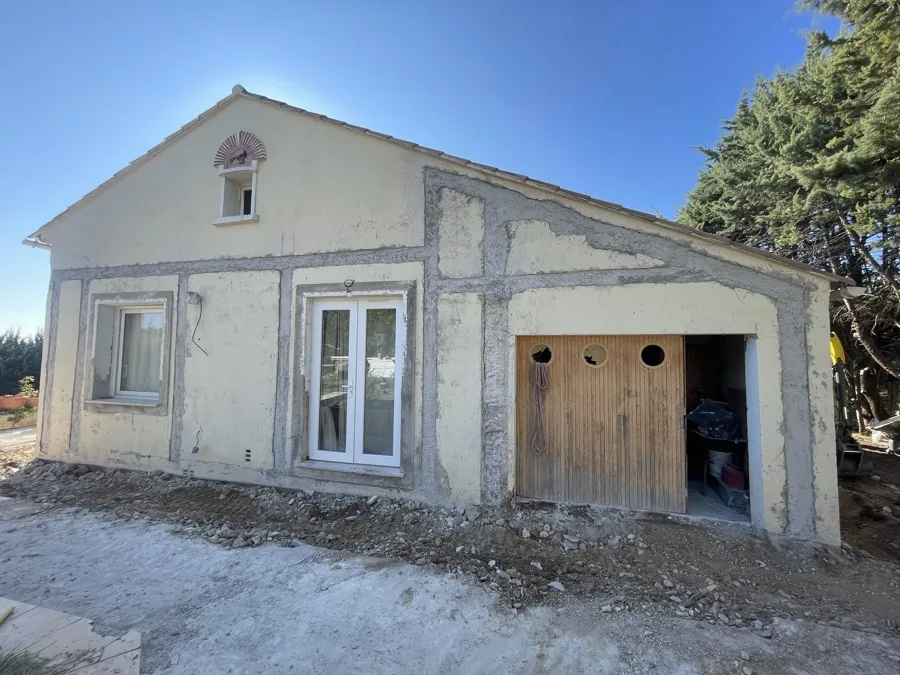

Des saignées structurelles ont été réalisées dans les façades pour intégrer de nouveaux éléments en béton armé : environ 56 mètres linéaires de chaînages horizontaux engravés dans la maçonnerie, et environ 62 mètres linéaires de raidisseurs verticaux en béton armé. Les cages d’armatures horizontales et verticales ont été reliées aux angles, aux façades et aux pignons, pour redonner une véritable continuité mécanique à l’ensemble du bâtiment. Au niveau de la terrasse et de la cuisine, deux semelles isolées (massifs de fondation) en béton armé de 70 × 70 × 40 cm et deux poteaux de renfort ont été créés, avec de nouvelles fondations et la reconstruction de certaines maçonneries en blocs béton.

Drainage périphérique et protection des soubassements

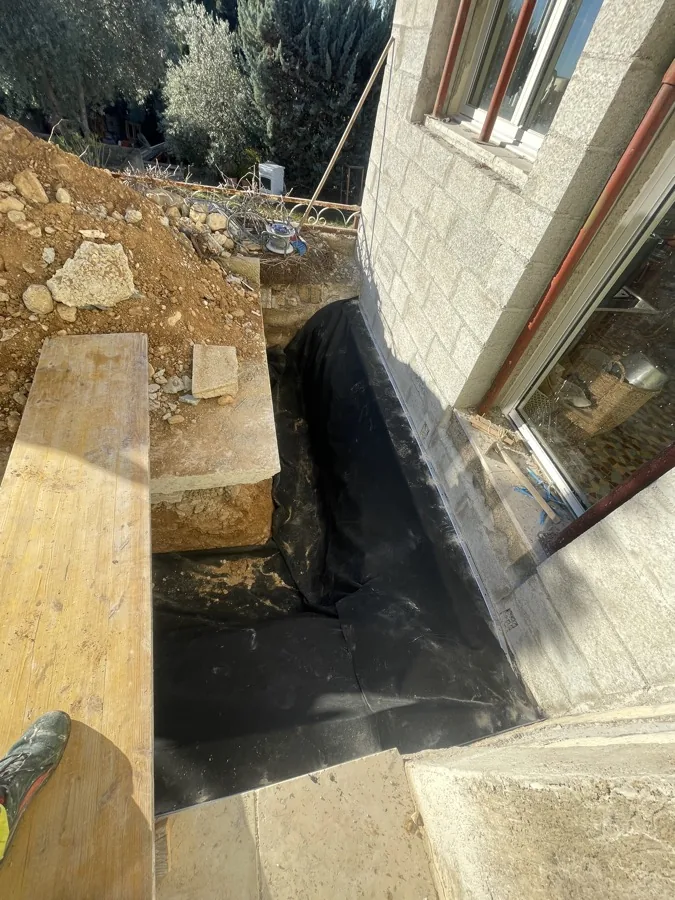

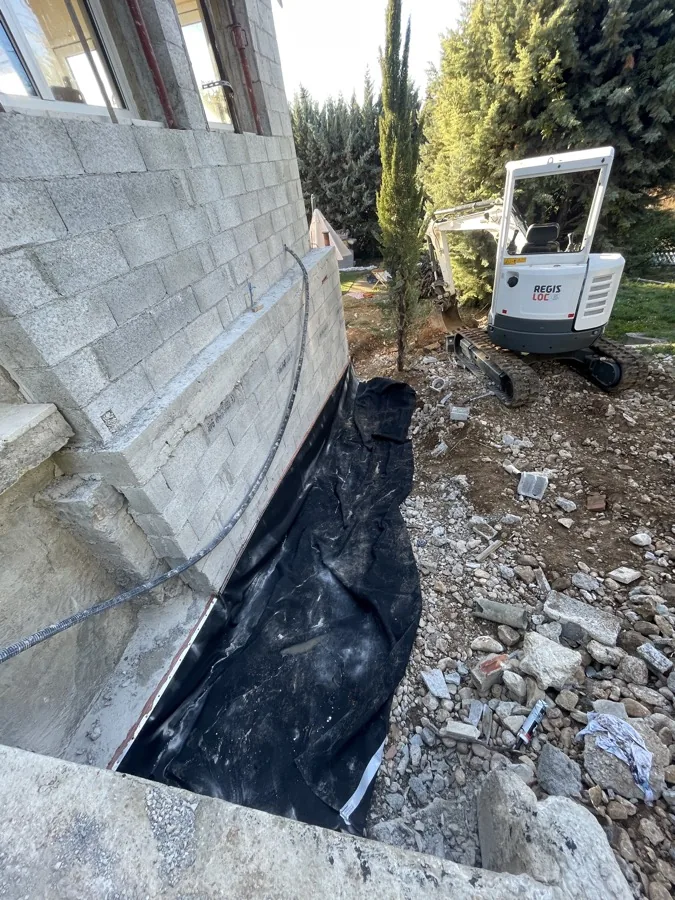

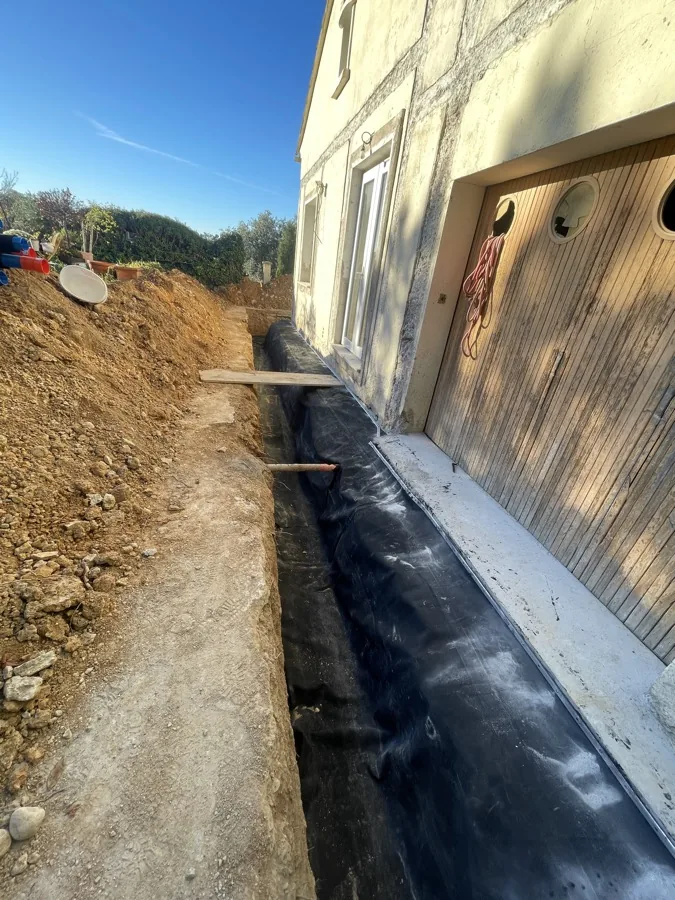

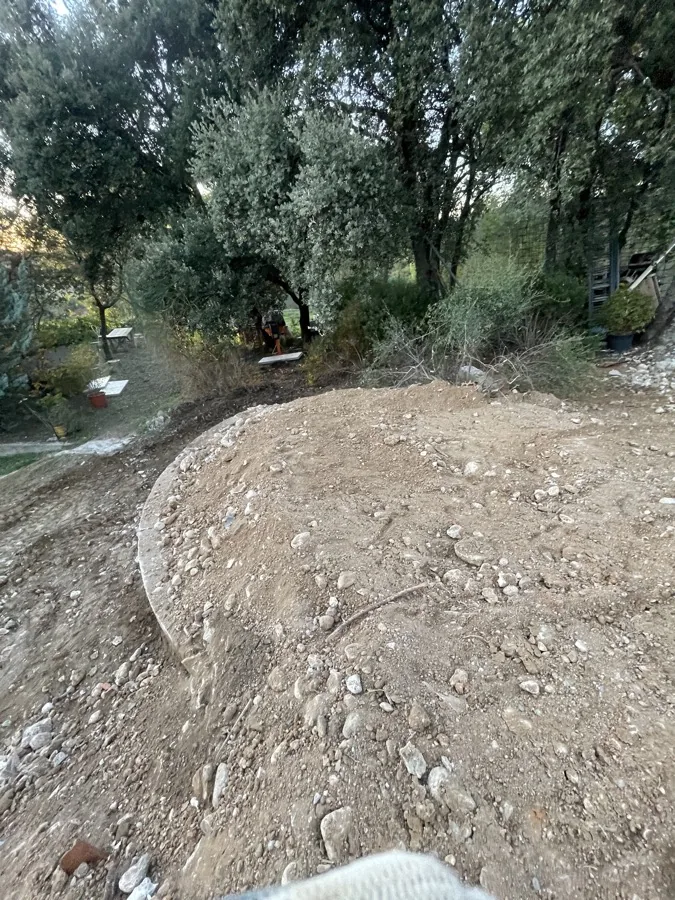

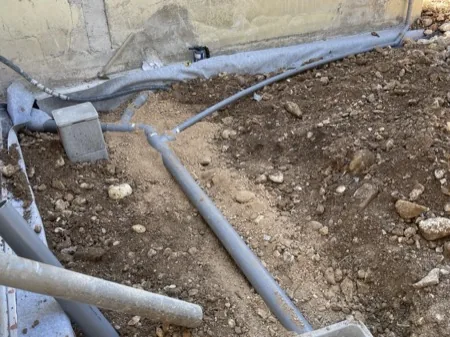

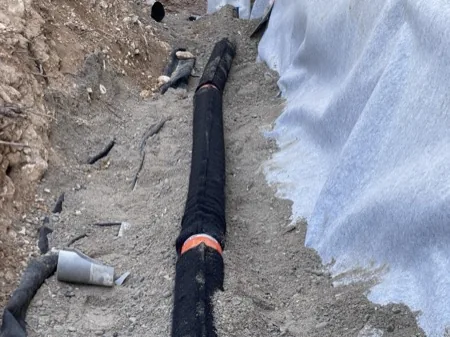

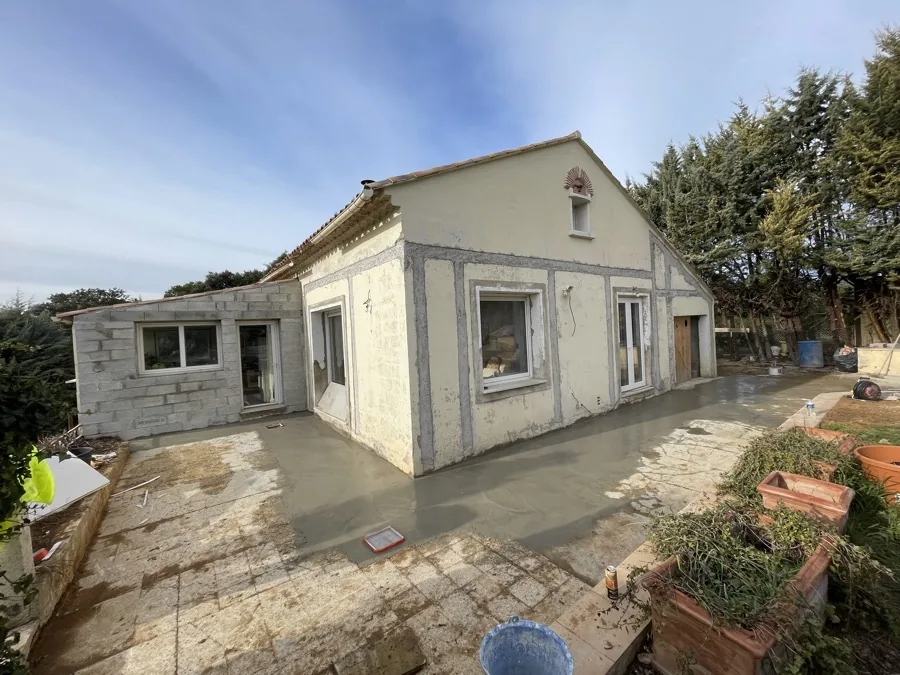

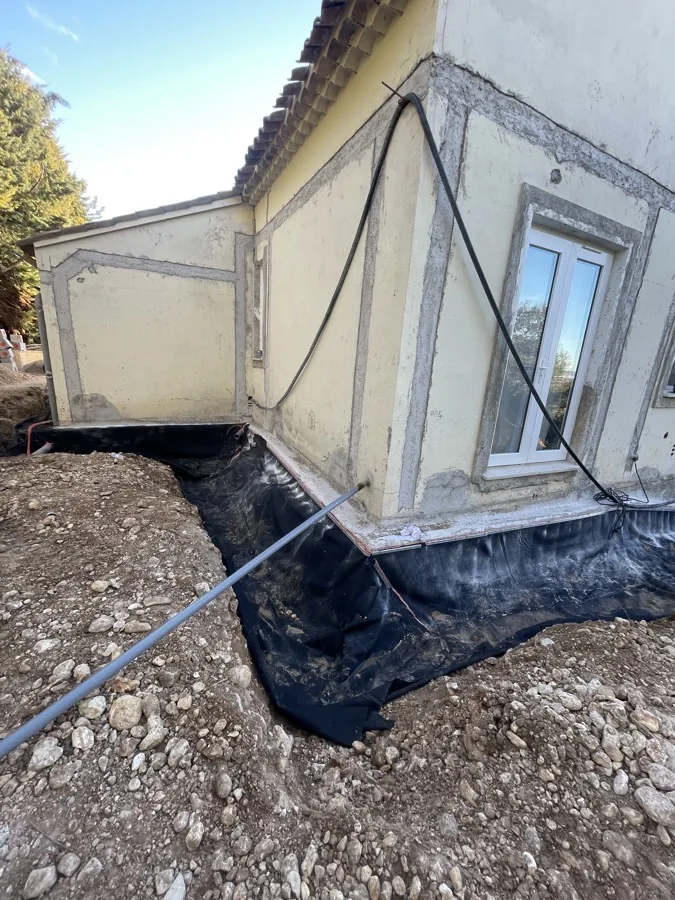

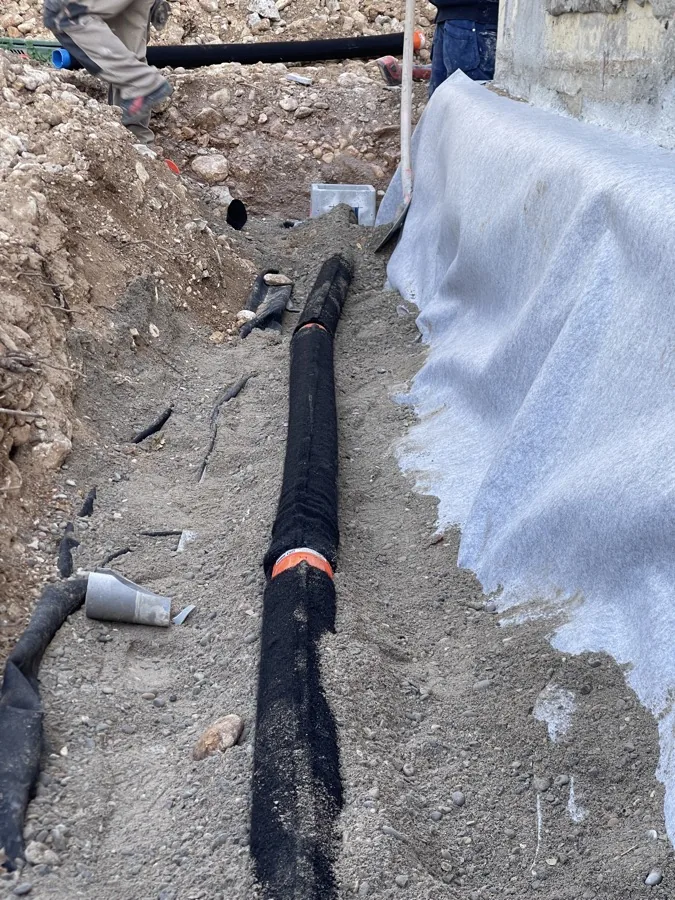

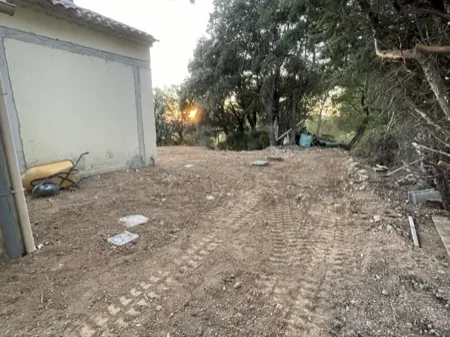

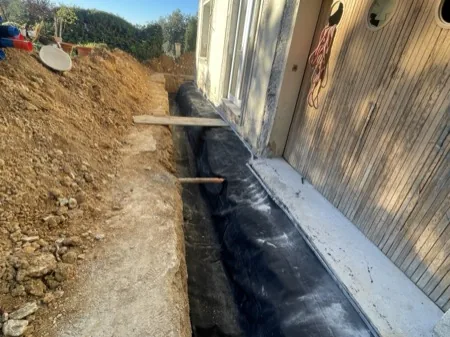

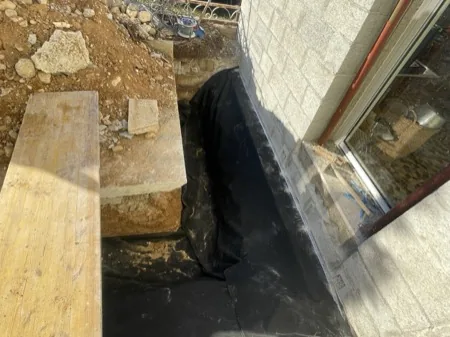

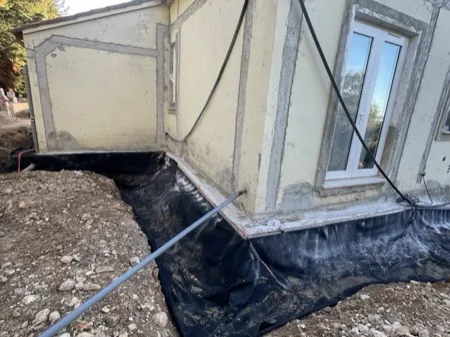

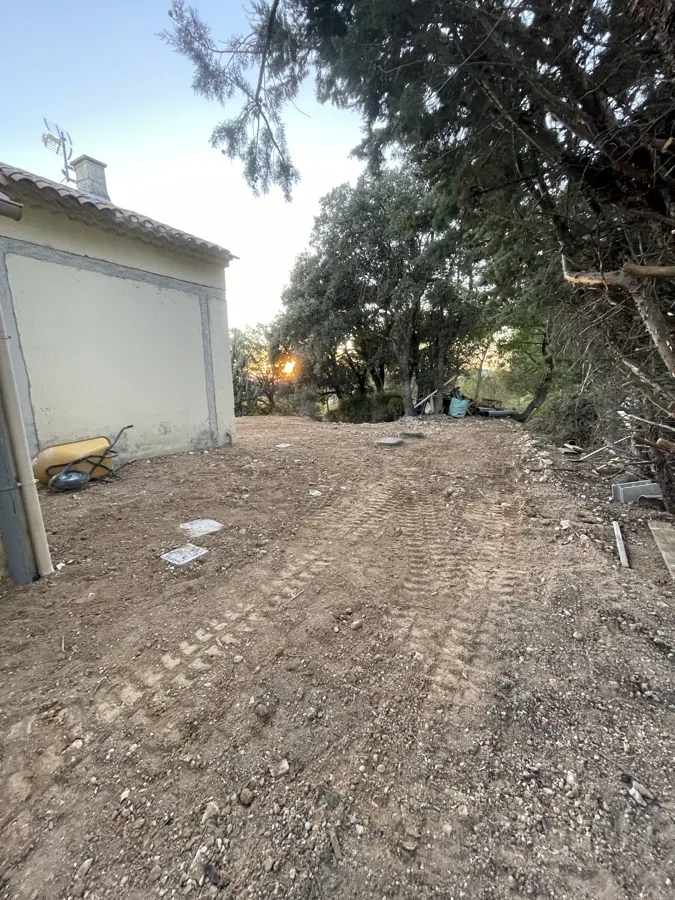

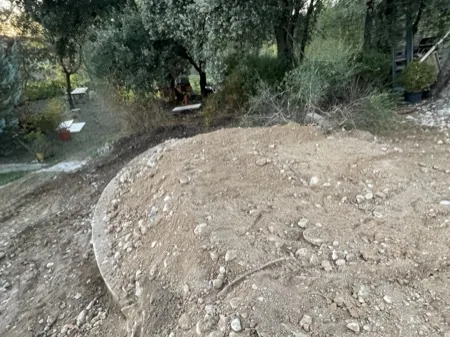

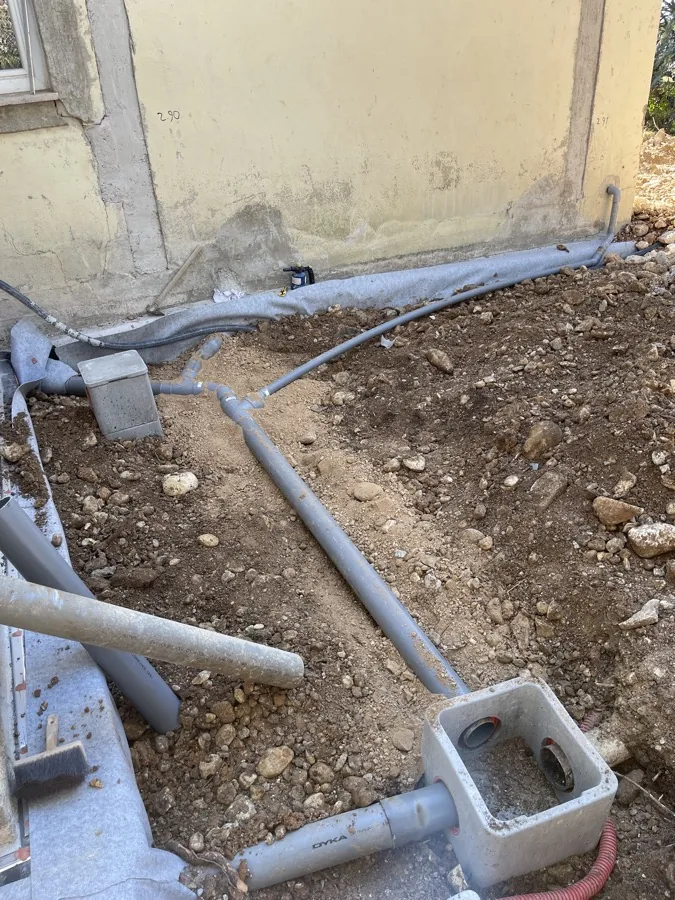

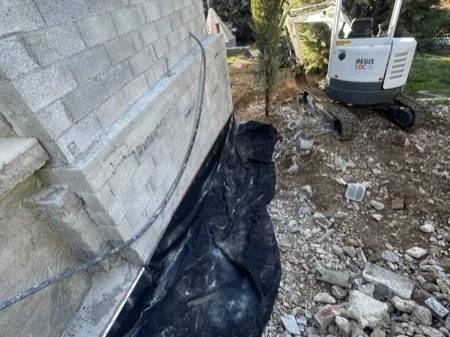

L’expertise ayant montré l’incidence de l’eau autour des fondations, le chantier s’est achevé par un drainage périphérique complet : terrassement avec création des pentes d’écoulement, réseau de drainage, regards, raccordements PVC, matériaux drainants, géotextile et protection des soubassements, avant remblaiement et reconstitution des dallages déposés. L’objectif : éloigner les eaux du bâtiment pour préserver durablement les ouvrages renforcés.

Travaux réalisés suivant les règles de l’art et les prescriptions techniques applicables : NF DTU 13.1 (fondations superficielles), NF DTU 20.1 (ouvrages en maçonnerie de petits éléments), NF DTU 21 (exécution des ouvrages en béton), NF DTU 13.3 (travaux de dallages), Eurocode 2 – NF EN 1992 (structures en béton armé).
